最多用户选用的单通道编程器 (RS232/LAN)



总览

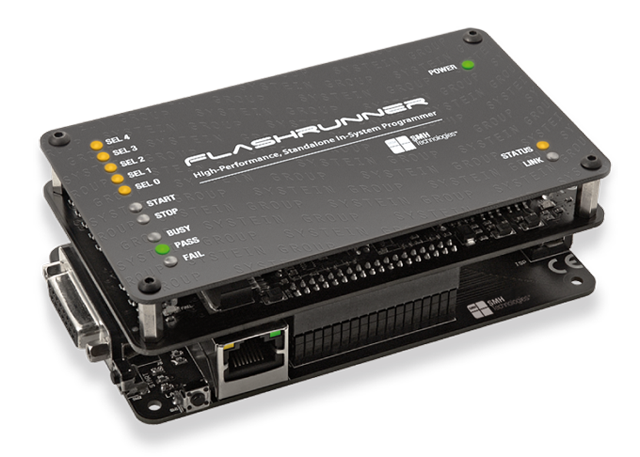

FR01LAN属于FlashRunner 01系列,这是一系列高性能,独立的系统内编程器,专用于基于闪存的微控制器和串行存储器。FlashRunner 01系列针对生产环境,可以在完全独立模式下运行,也可以由主机系统控制。


FlashRunner 01系列的所有模型都经过专门设计,以实现最佳性能和可靠性。

特征

  • 开发了快速编程算法以达到目标设备的存储技术速度极限;

  • 易于ATE集成;

  • 独立操作(存储在存储卡中的项目和代码图像);

  • 也可由任何主机系统通过RS-232或以太网控制(取决于型号);

  • 支持大多数ISP协议(BDM,JTAG,SPI,I2C,MON,ICC,SCI等);

  • 灵活,完全可配置;

  • 用于生产环境的紧凑而坚固的设计;

  • 保证数据完整性(每次向/从主机系统或SD卡传输的数据均带有CRC标记)。

硬件功能

FlashRunner具有最先进的电子设备,可在紧凑的空间内为您提供高度的集成灵活性。

  • 9至24V DC电源输入(对于FR01PRO型号为110 / 220V AC);

  • 五个数字I / O线;

  • 两条数字I / O或模拟输出线;

  • 两个可编程输出电压(0至15V,0.25A和0至5V,0.5A);

  • 一条模拟输入线;

  • 一个可编程时钟输出;

  • 安全的数字存储卡(最大2 GB);

  • 512字节板载动态内存;

  • 机上计时器和日历;

  • I / O保护;

  • 用于项目选择的光电隔离输入;

  • 两个光隔离命令输入(START和STOP);

  • 三个光隔离状态输出(FAIL,PASS,BUSY);

  • 光电隔离的RS-232 /以太网通道。

FlashRunner的开放式体系结构使其固件易于升级,以支持新设备和新功能。

软件功能

FlashRunner是通过基于ASCII的命令设置和控制的。FlashRunner可以通过两种方式接收和执行命令:

  • 通过RS-232或以太网连接(主机模式);

  • 通过存储在其SD卡中的“脚本”(独立模式)。在第一种情况下,FlashRunner由主机系统(例如Windows HyperTerminal)控制;在后一种情况下,FlashRunner在独立模式下工作,并且是完全自主的。

  • 借助其SD存储卡(FAT16),实现完全自主的独立模式;

  • 任何主机系统均可通过终端实用程序和简单的ASCII协议进行控制;

  • 无限的项目(脚本);

  • 日志文件;

  • 擦除,空白检查,编程,读取,验证,振荡器调整等。

FlashRunner带有Windows实用程序,可让您与仪器通信并执行最常见的操作:发送命令,管理SD卡文件,更新仪器的固件等。
