FLASHRUNNER HS

FlashRunner高速版:SMH最新发明产品FlashRunner HS

FlashRunner HS是一个分布式编程系统,由中央控制单元(Control unit)和多达8个外部活动烧录模(Active Modules) 通过USB type-C线连接组成,连接线长可达3m

中央控制单元


FlashRunner HS 中央控制单元延续了其他型号的主机接口

-10/100/1000以太网局域网接口

-USB/串行接口

- ATE并行控制接口

相比FR2.0,FlashRunner HS 特备了800MHz ARM Cortex A9 双核,1GB RAM memory和256GB eMMC强大架构,能更好的处理大容量烧录文件。

烧录模块采用小巧外形设计,以便尽可能靠近目标板。连接目标板的数字信号集成在外围烧录模块中,以避免影响信号完整性,并保证高通信频率。


产品重点

SMH   FlashRunner 2.0 HS 烧录器 编程器.png

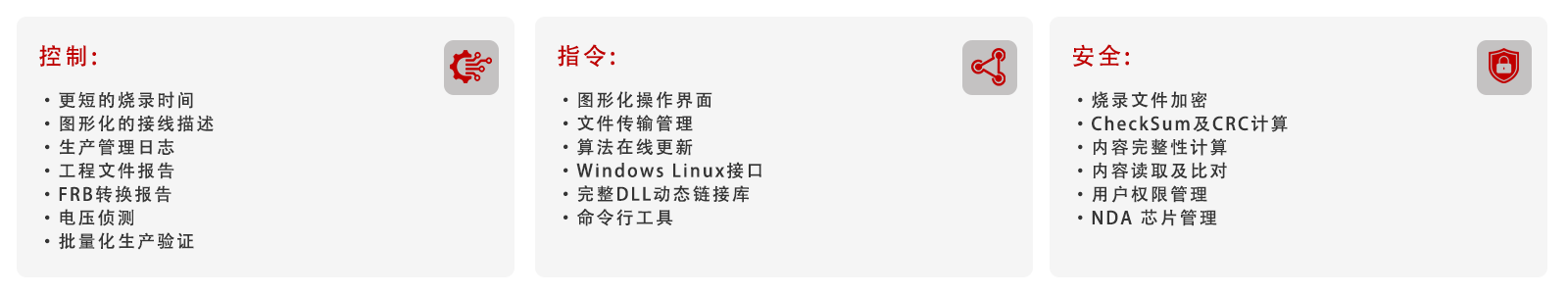

 核心软件功能

网络安全、固件加密和安全传输;

有条件擦除,为了缩短烧录时间;

DLL  (C,C++,C#) 动态链接库;

容易在 Teststand/Labview/CVI 下集成;

烧录过程中的电压电流量测;

烧录文件内容编辑与管理;

序列号、动态数据烧录;

数字讯号、管脚动态配置管理;

开门狗讯号、方波、频率调整;

WorkBench 操作界面


 通用烧录模块


通用烧录模块主要烧录MCU,MCP以及Nor Flash. 支持1,2,4通道并行烧录。

eMMC烧录模块


eMMC烧录模块支持烧录宽达8bit bus 的eMMC. 支持1,2通道并行烧录。

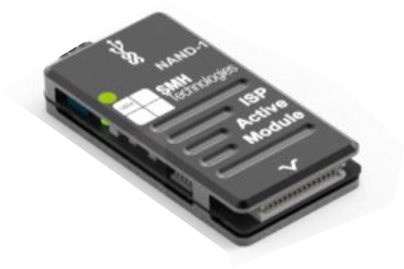

 Nand Flash烧录模块


Nand Flash烧录模块支持多达16 bits bus的Nand Flash烧录。

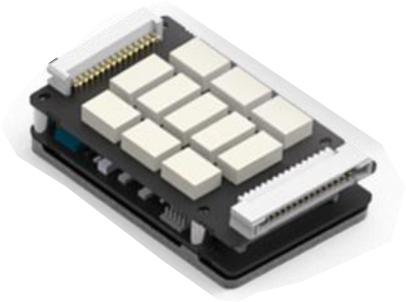

 插入式继电器隔离栅模块


插入式继电器隔离栅模块是额外的子板,作用相当于继电器隔离栅,可以直接插到烧录模块,也可装备到可选辅助连接器上。通过烧录系统命令,允许选择烧录模块输入或者辅助连接器输入。


Connection cables 连接线


中央控制单元与烧录模块通过USB type-C接口线连接,该连接线支持USB 3.1 1代超高速标准,将数据信号和电源传输到外围模块。支持的最长线长可达3m.

该连接线具有螺纹锁紧型连接器(单螺杆朝向中央控制单元,双螺杆朝向烧录模块)。


应用范围

FlashRunner HS是如下应用场景提供最佳方案

预烧录机器

 烧录模块可直接插到多插座的PCB板上,同时并行烧录多达32颗目标芯片。对于eMMC, 可烧录多达16颗目标芯片,数据传输速度可达60MB/s。


电子夹具

 烧录模块可紧密置于夹具中。FlashRunner高模块化配置特点可根据实际应用场景定制方案,只要烧录模块能安装到夹具中。这不仅能使客户方案更为高效且减少成本,而且烧录模块安装认证到电子夹具中后,能保证在整个项目中保持不动。


ICT及FCT测试设备

FlashRunner HS和SMH烧录系统一样都是易于操作且高效,满足客户需求。

Project example  项目范例

FlashRunner HS可混搭所有烧录模块型号以满足不同芯片类型烧录的组合。烧录系统配置可在SMH Workbench GUI 软件上设置,操作简单。支持烧录通道总数根据连接使用的烧录模块而定,如果都采用GP-4烧录模块,FlashRunner HS可并行烧录32颗目标芯片。


SMH专注烧录技术12年,从一开始便保持着全球领先地位,为顶级OEM,EMS,ATE厂家提供烧录服务。其拥有由70家公司组成的销售和技术支持分销网络,并与IC厂商保持紧密联系,为终端客户提供更为贴近的服务。


持续的技术投资和拥有40名专业工程师计划引导烧录市场创新,以保证产能效率,保持技术竞争优势。经过充分评估的成本比所谓的“低成本烧录工具”更具有性价比。


产品总览

通用的量产型在线编程器



为什么选择FlashRunner

FlashRunner是通用的量产型系统内编程器,是微控制器开发编程和调试解决方案多年经验的累积。
FlashRunner优异的设计,可以:

通用-支持全球大多数半导体制造商
快速-减少编程时间,降低生产成本
灵活-可以应用于几乎所有的编程场景
可靠-功能确保数据完整性和连续生产流程

为什么需要在线编程

在线编程完美地解决了传统编程设备(插座式)的限制,进一步改善制造和编程的过程


编程使制造更容易,更便宜
编程在SMT后芯片已经焊接到PCB的情况下进行编程
在线编程使固件更新成为可能,无需额外的费用和成本

降低了制造成本,实现了灵活的在线测试,并缩短了产品投放市场的时间

FlashRunner系列



A - 顶部面板保护主要硬件并呈现状态LED。如果在集成到编程/测试系统中空间不足,此面板可以被移除。
B - 内置的计时器/日历可以记录带有时间戳的详细日志。因此,生产问题可以追溯到发生问题的确切时间。
C - FlashRunner使用标准的SD卡(2GB起)来存储二进制文件,项目和日志文件。
D - 轻松安装在ATE和测试夹具中。与安捷伦,泰瑞达,SPEA,Genrad和其他系统兼容。

- 连接层提供连接器以连接到您的编程/测试系统。包括光隔离电路和与主机系统接口的以太网连接器。

F - 编程引擎层(通用所有Flashrunner系列编程器)紧凑型封装包含几乎所有Flashrunner电子器件。


为速度而生 FlashRunner为速度而生。硬件和固件都经过设计,以一种高效的方式协同工作,从而消除通信瓶颈,编程算法达到目标芯片的存储技术速度极限。这使FlashRunner成为市场上最快的通用型在线编程器,为客户显着降低生产成本。
广泛的芯片覆盖率 FlashRunner的完全可重新配置和灵活的硬件能够对大量基于Flash的微控制器和串行存储器进行编程。目前,FlashRunner支持5,000多种设备,其设备列表也在快速增长。由于与最重要的硅制造商建立了特殊的合作关系,我们的工程师会不断获得第一手技术信息,从而为您提供及时,全面的设备支持。
紧凑可靠的设计 FlashRunner集成了高性能的核心零部件,在紧凑的空间内提供高度的灵活性。系统的每个零组件都经过精心设计,可以承受最恶劣的生产环境。为了确保编程的每个细节准确无误,从光电隔离,ESD保护,数据传输CRC和详细报告,每个环节都是为了品质和效率而设计。
多连板编程 FlashRunner支持连板式PCBA的编程,提供了多个ISP输出,无论芯片在单个板上还是在PCBA多个连板上分布,都允许进行多个芯片编程。
技术支持和服务 购买产品只是解决编程需求的一部分,FlashRunneris由全球经销商和系统集成商网络提供并由经验丰富且快速的技术支持。此外,我们的工程师可提供定制设计和验证报告,以帮助您启动项目并为您提供准确的编程流程认证。
